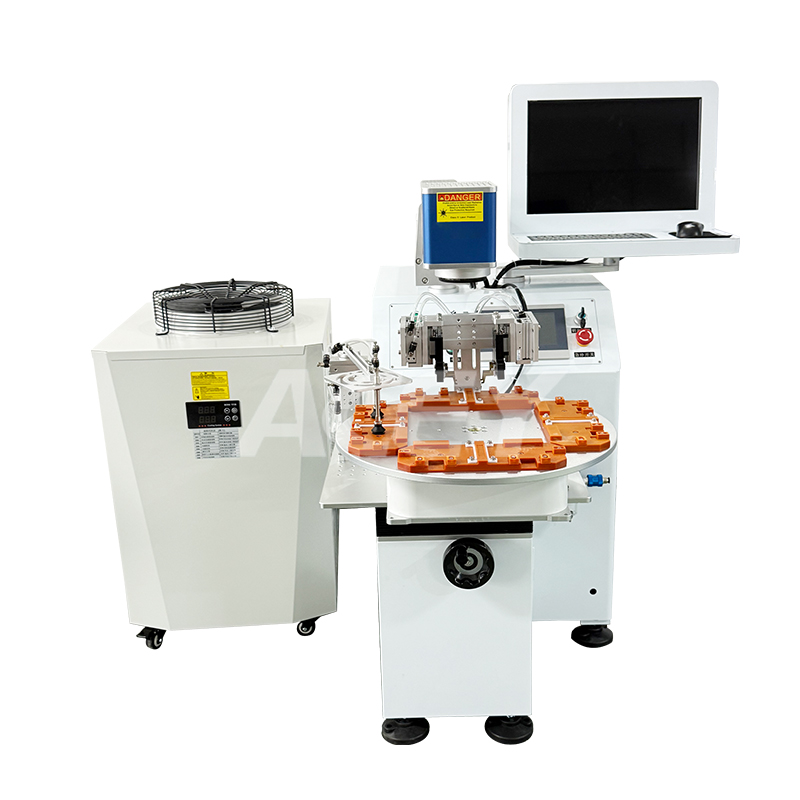

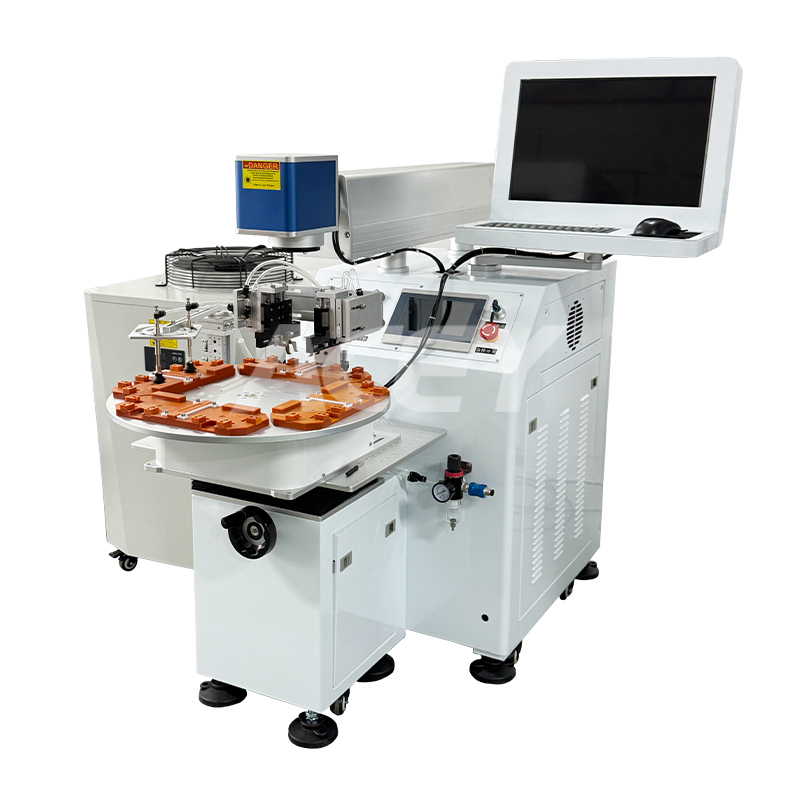

Máquina automática de soldadura por puntos láser para baterías de dispositivos móviles

La máquina de soldadura láser ACEY-MLW-200T se utiliza para soldar las pestañas de fuentes de alimentación de dispositivos móviles y bancos de energía.



  • Marca :

    ACEY
  • Artículo No. :

    ACEY-MLW-200T
  • Personalización :

    OEM&ODM Available
  • Orden (MOQ) :

    1 Set
  • Cumplimiento :

    CE Certified
  • Pago :

    T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etc
  • Garantía :

    One Year Warranty With Lifetime Support
  • Origen del producto :

    China
  • Paquete :

    Internal: Anti-Collision Protectio, External: Plywood Case
  • Envío :

    By Air, Sea, Express, etc.

Máquina de soldadura láser por puntos automática con batería de 200 W para energía móvil

Aplicación del producto

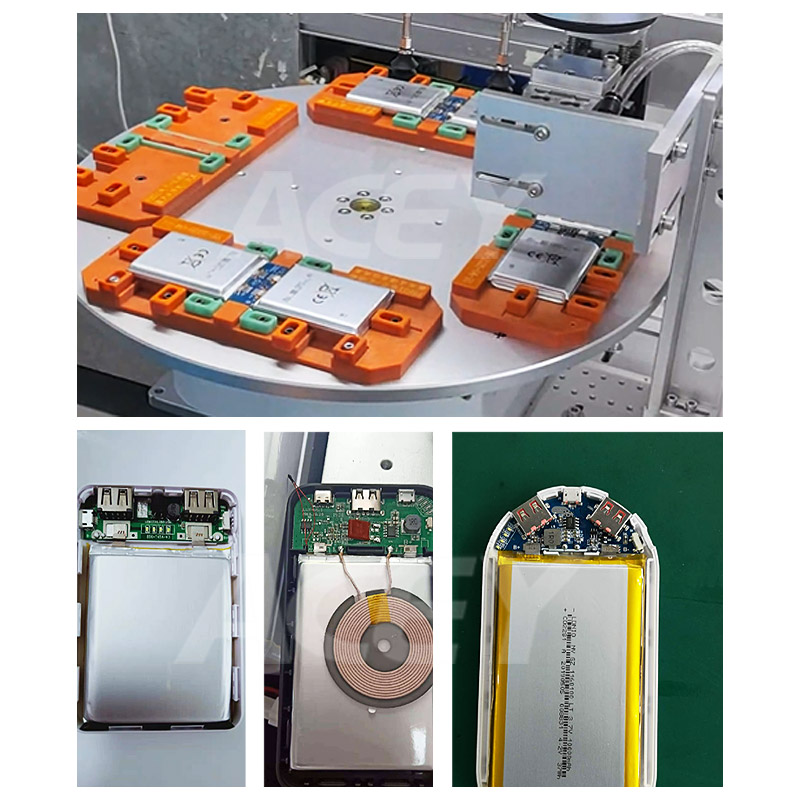

Aplicación de la soldadura de pestañas para bancos de energía y fuentes de alimentación móviles:

1. Energía móvil 5000 mAh (una batería)

2.Fuente de alimentación móvil 10000mAh (dos baterías)







Ventajas del equipo

  1. Reemplace el proceso de soldadura tradicional, ahorre costos de soldadura, mejore la calidad del producto y el valor agregado.
  2. Reemplace el proceso tradicional de soldadura por resistencia y mejore la calidad del producto.
  3. Alta eficiencia (una persona, una máquina, operación de ciclo de rotación ininterrumpido, capacidad de aproximadamente 1000 a 1200 piezas por hora)
  4. Alta precisión (utilizando el modo de escaneo galvanómetro, desviación de la junta de soldadura de 0,03 mm, para garantizar la unidad de la producción en masa del producto, fuerte estabilidad)
  5. Buen efecto (cada junta de soldadura se puede ajustar a diferentes parámetros, control en tiempo real de la energía del punto)
  6. Operación simple (diseño humanizado del software de control, fuerte anti-lentitud, los trabajadores generales pueden operar)
  7. Bajo costo de mantenimiento (toda la máquina solo necesita reemplazar el tubo de la lámpara de xenón cada 8 meses aproximadamente y la vida útil es de hasta 8 millones de veces)



Técnica de máquinas Paparámetros



Modelo

ACEY-MLW-200T

Potencia del láser

200 W

Longitud de onda del láser

1064 nm

Calidad del haz

M2 <1.5

Potencia de salida del láser

1%~100% ajustable continuamente

Frecuencia de salida del láser

1%~50% kHz

Gama de soldadura

1 mm-80 mm

Diámetro del punto enfocado

0,3 mm-2 mm

Precisión de repetición

±0,01 mm

Entorno operativo del sistema

Windows XP

Método de enfriamiento

Refrigeración por agua

Temperatura del entorno de funcionamiento

10~38

Requisito de potencia

220V/Soltero fase/50 Hz/60 A

Peso completo de la máquina

200 kilos





Componente Namo

Presupuesto

Observación

Módulo láser

Fuente de alimentación de bucle cerrado con formación de pulsos de 200 W

1 Set

Control de movimiento

20 puntos máximos galvanómetro digital de escaneo de velocidad

1 Set

Sistema de control

Software especial para soldadura

1 Set

Sistema de refrigeración

Enfriador de agua especial con láser 1P

1 Set

Sistema de posicionamiento

Indicador de vista previa de luz roja

1 Set

Lente de campo de enfoque

F=160 mm, 1064 nm

1 PC

Cristal láser

Varilla de cristal YAG de 7 mm x 145 mm

1 PC

Lámpara láser de xenón

8 mm x 270 mm

1 PC

Computadora

Pantalla LCD de 19 pulgadas para computadora industrial

1 Colocar

Artículos fijos

Mesa giratoria de 4 estaciones (juego completo)



1 Colocar



Introducción al entorno de uso del equipo

  1. Temperatura ambiente: 15°C ~40°C.
  2. Humedad: 40% ~ 80%, sin condensación.
  3. Requisitos de alimentación: CA 380 V, 50 Hz, fluctuación de la red eléctrica ±5 %, la conexión a tierra debe cumplir con los estándares internacionales.
  4. En áreas donde las fluctuaciones de voltaje superan el 5%, se deben instalar dispositivos automáticos de estabilización de voltaje y corriente.
  5. No debe haber interferencias electromagnéticas fuertes cerca del sitio de instalación, evite colocar el equipo cerca de estaciones de transmisión de radio o estaciones repetidoras.
  6. Amplitud de vibración de la cimentación: menos de 50 μm, aceleración de vibración: menos de 0,05 g, evitar la proximidad a equipos pesados de estampación o mecanizado.
  7. El espacio del equipo debe estar libre de humo y polvo, evitándose ambientes con fuerte presencia de polvo de pulido o esmerilado de metales.
  8. En determinados entornos se deben instalar suelos antiestáticos y blindaje mejorado.



PrExhibición del producto
