Máquina de soldadura láser de fibra industrial de 4000 W para baterías prismáticas

El sistema de control numérico ACEY-LWG4000Z es simple y fácil de operar, e incorpora un cabezal de soldadura láser de alta precisión y una lente óptica importada. Ofrece un enfoque preciso, un ajuste cómodo y una soldadura perfecta.



  • Marca :

    ACEY
  • Artículo No. :

    ACEY-LTW-200
  • Personalización :

    OEM&ODM Available
  • Orden (MOQ) :

    1 Set
  • Cumplimiento :

    CE Certified
  • Pago :

    T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etc
  • Garantía :

    One Year Warranty With Lifetime Support
  • Origen del producto :

    China
  • Paquete :

    Internal: Anti-Collision Protectio, External: Plywood Case
  • Envío :

    By Air, Sea, Express, etc.

Máquina de soldadura láser de fibra industrial de 4000 W para baterías prismáticas

Descripción del Producto

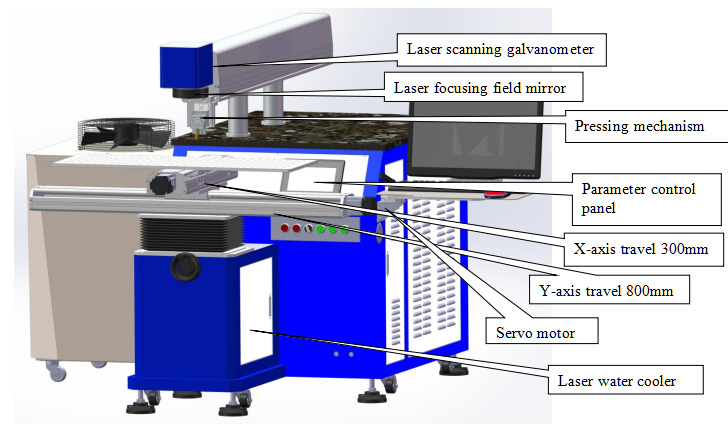

La máquina de soldadura láser de fibra con galvanómetro continuo ACEY-LWG4000Z, combinada con una máquina herramienta de pórtico, utiliza el láser de fibra más avanzado del mundo como fuente de luz y está especialmente diseñada para materiales de alta reflexión (aluminio). Ofrece buena rigidez y estabilidad; está accionada por rieles guía de precisión y equipada con servomotores de alta respuesta, alta precisión y alta velocidad; ideal para soldaduras rápidas y precisas. Los láseres de fibra ofrecen alta calidad de haz, alta tasa de conversión, no requieren mantenimiento, son estables y fiables. Ofrecen ventajas como un bajo coste operativo y un tamaño compacto, lo que los convierte en la opción preferida para la soldadura láser de iones de litio.







Características

  • La eficiencia de conversión fotoeléctrica puede alcanzar el 40% y el consumo de energía es bajo.

  • Láser de fibra pura continuo de 4000 W, que puede penetrar materiales de 3 mm para soldadura directa

  • Control preciso del sistema servo para garantizar la precisión de la soldadura.



Técnica de máquinas Paparámetros


Artículo Parámetros técnicos
Tamaño total de la máquina 1660 mm x 1400 mm x 2100 mm
Dimensiones generales del enfriador de agua 825 mm x 680 mm x 1300 mm
Tamaño máximo de procesamiento (mm) 800*600 mm
Altura máxima de la pieza de trabajo (mm) 400 mm
Accidente cerebrovascular efectivo X (milímetros) 1000 mm
Y (milímetros) 800 mm
Z (milímetros) 400 mm
Precisión de posicionamiento X (mm) ±0,03 mm
Y (mm) ±0,03 mm
Z (mm) ±0,02 mm
Precisión de posicionamiento repetida X (mm) ±0,05 mm
Y (mm) ±0,05 mm
Z (mm) ±0,02 mm
Velocidad de posicionamiento rápida X (m/min) 60 m/min
Y (m/min) 60 m/min
Z (m/min) 15 m/min
Grado de protección IP54



Parámetros del láser


Artículo Parámetro técnico
Modo de trabajo Continuo / modulación
Potencia del láser (W) 4000W
Longitud de onda del láser (nm) 1070
Núcleo de fibra 50UM
Frecuencia máxima de modulación (KHz) Continuo
Modo láser Yv04
Calidad del haz (M2) 0.373
Rango de potencia ajustable (%) 0-100
Longitud de la fibra (m) 15 metros
Método de enfriamiento Agua
Temperatura de trabajo () 25
Estabilidad de trabajo a largo plazo (24 h) Bien
Distancia focal F (mm) 200
Rango de enfoque ajustable (mm) -5+5
Fuerza(kWh) 16 kW



Requisitos del entorno de trabajo


Temperatura de trabajo 10-35
Humedad relativa 30%-80%
Entorno circundante Ventilación, sin impacto a 5 m
Voltaje de la fuente de alimentación 380 V
Frecuencia de potencia 50 Hz
Tipo de suelo Directamente conectado a tierra



PrExhibición del producto
