Soldador láser por puntos de 200 W para baterías de teléfonos móviles

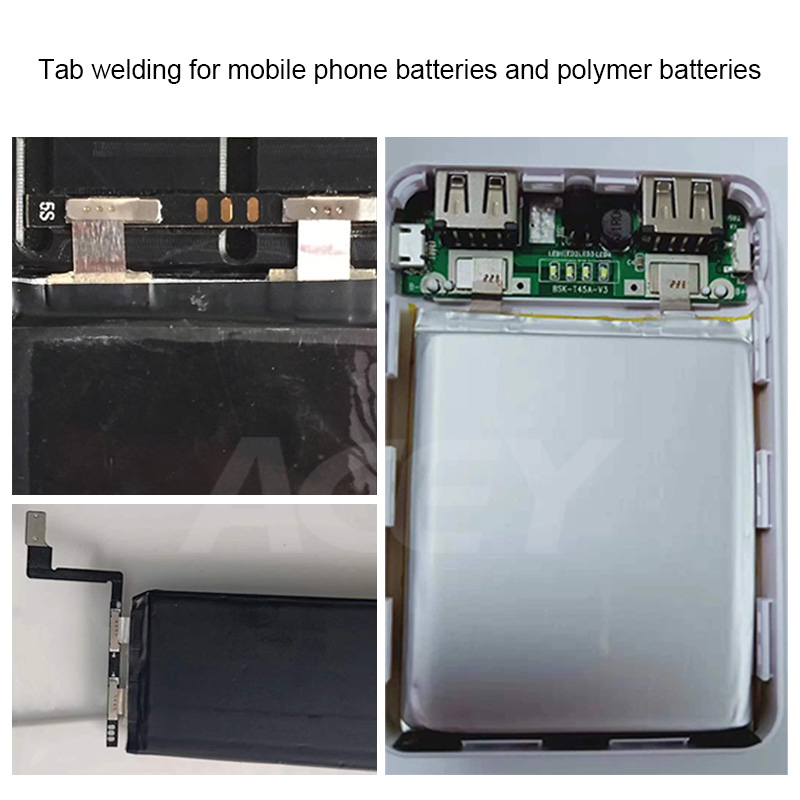

La máquina de soldadura láser de batería ACEY-MPW-200W se utiliza para la soldadura de pestañas de electrodos en serie y paralelos de baterías de teléfonos móviles y baterías de polímero.



  • Marca :

    ACEY
  • Artículo No. :

    ACEY-MPW-200W
  • Personalización :

    OEM&ODM Available
  • Orden (MOQ) :

    1 Set
  • Cumplimiento :

    CE Certified
  • Pago :

    T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etc
  • Garantía :

    One Year Warranty With Lifetime Support
  • Origen del producto :

    China
  • Paquete :

    Internal: Anti-Collision Protectio, External: Plywood Case
  • Envío :

    By Air, Sea, Express, etc.

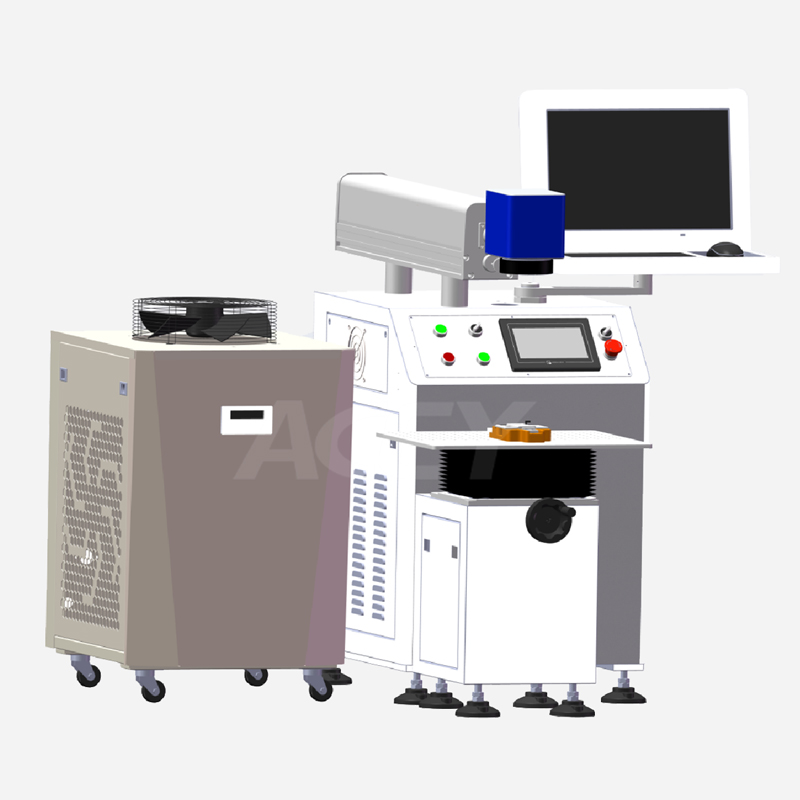

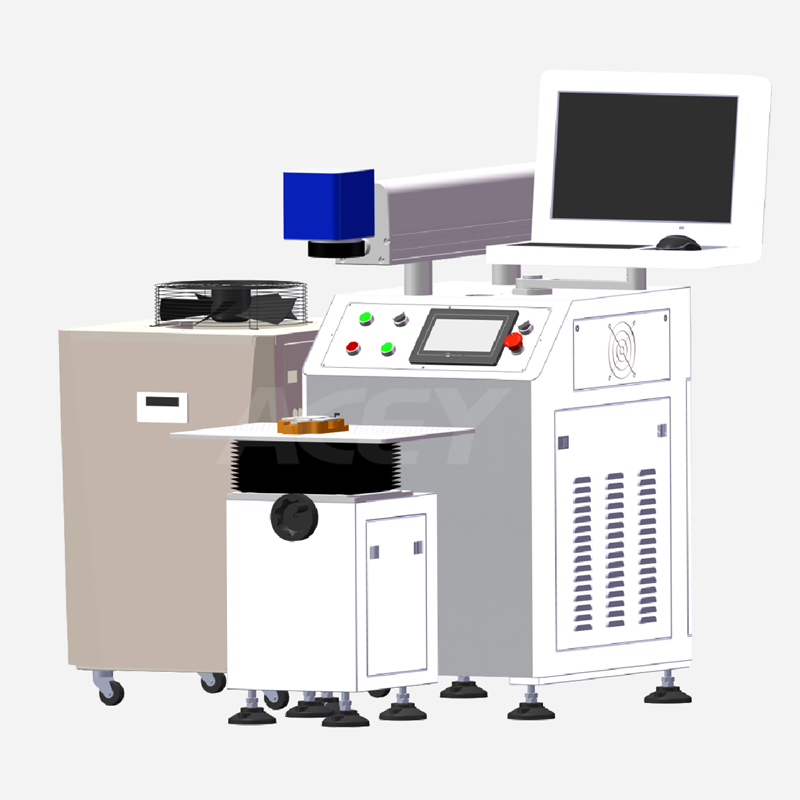

Soldador láser por puntos de 200 W para baterías de teléfonos móviles

Descripción del Producto



La máquina de soldadura láser de batería ACEY-MPW-200W se utiliza para baterías de Apple, baterías de teléfonos incorporados, baterías de polímero y baterías de energía móvil. soldadura.







Ventajas del equipo

  • Equipado con accesorios universales y rápida velocidad de soldadura (con una capacidad de producción de aproximadamente 800 piezas por hora)
  • Alta precisión (utilizando el modo de escaneo de galvanómetro, dentro de una desviación de la junta de soldadura de 0,03 mm, lo que garantiza la consistencia en la producción en masa y una fuerte estabilidad)
  • Buen efecto (cada junta de soldadura se puede ajustar con diferentes parámetros y control en tiempo real de la energía del punto)
  • El sistema es fácil de operar, cuenta con un software de control fácil de usar, un diseño robusto de poka-yoke (a prueba de errores) y es accesible para operadores generales sin capacitación especializada.
  • Bajo costo de mantenimiento (los consumibles de toda la máquina solo necesitan reemplazarse una vez cada 8 meses aproximadamente, con una vida útil de hasta 8 millones de veces)



Técnica de máquinas Paparámetros

Parámetros del equipo

Mmodelo

ACEY-MPW-200W

Lpotencia láser

200 W

Longitud de onda del láser

1064 nm

Calidad del haz

M2 <1.5

Potencia de salida del láser

1%~100%, continuamente ajustable

Frecuencia de salida del láser

1%~50% kHz

Gama de soldadura

1 mm-80 mm

Diámetro del punto de luz enfocado

0,3 mm-2 mm

Precisión repetitiva

±0,01 mm

Entorno operativo del sistema

Windows XP

Método de enfriamiento

Wrefrigeración por agua

Temperatura ambiente de funcionamiento

10℃~38℃

Requisito de energía

220 V/50 Hz/60 A



Lista de configuración del equipo principal

Nombre del componente

Especificaciones y modelo

Observaciones

Módulo láser

Fuente de alimentación de bucle cerrado con formación de pulsos de 200 W

1 juego

Control de movimiento

Galvanómetro digital de escaneo de alta velocidad de 20 puntos

1 juego

Csistema de control

Software específico para soldadura

1 juego

Sistema de refrigeración

Láser 1P enfriador específico

1 juego

Psistema de posicionamiento

Indicador de vista previa de luz roja

1 juego

Espejo de campo de enfoque

F=160 mm, 1064 nm

1 juego

Lcristal láser

7 mm x 145 mmG, Varilla de cristal

1 juego

Lámpara láser de xenón

8 mm x 270 mm

1 juego

Ccomputadora

Ordenador industrial con pantalla LCD de 19 pulgadas

1 juego

Artículos fijos

Accesorio de fijación de baquelita

1 juego



Introducción al entorno de uso del equipo

  • La temperatura ambiente debe estar entre 15 y 40 ° C.
  • El requisito de humedad es del 40% ~ 80%, sin condensación.
  • Requisitos de la red eléctrica: CA 220 V 50 Hz; Fluctuación de la red eléctrica: ± 5 % y el cable de conexión a tierra de la red eléctrica cumple con los requisitos internacionales.
  • En áreas con una amplitud de voltaje de más del 5%, se deben instalar dispositivos automáticos de estabilización de voltaje y de corriente.
  • No debe haber interferencias de señales electromagnéticas fuertes cerca del equipo de instalación, y no debe haber estaciones de transmisión de radio (o estaciones repetidoras) alrededor del sitio de instalación.
  • Amplitud de la base: menos de 50 um; Aceleración de vibración: menos de 0,05 g; Evite tener una gran cantidad de máquinas herramienta de estampación y otras máquinas herramienta cerca.
  • Se debe garantizar que el espacio del equipo esté libre de humo y polvo, evitándose entornos de trabajo con mucho polvo, como pulido y esmerilado de metales.

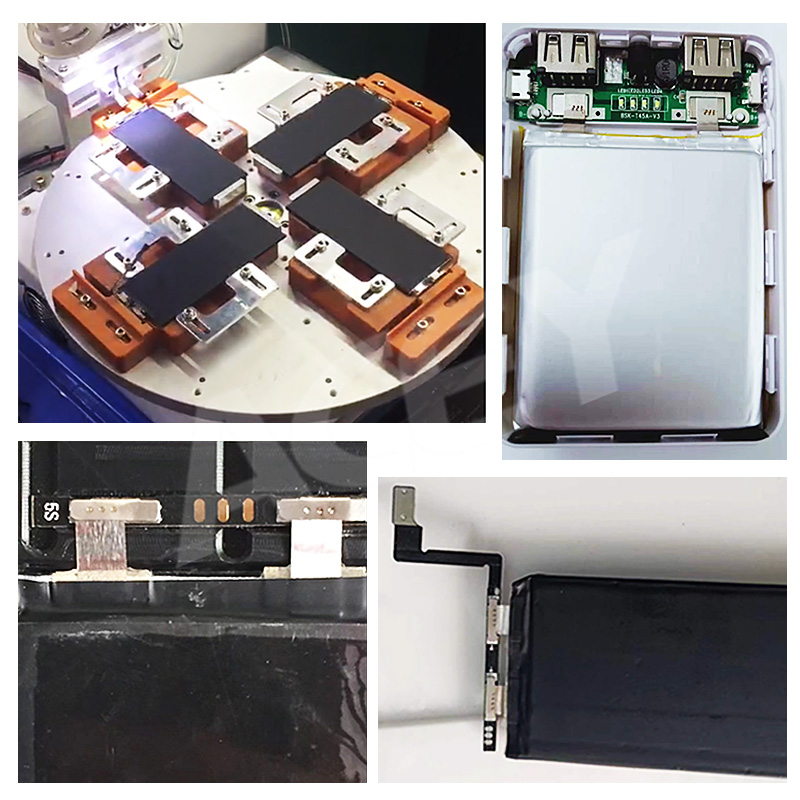

PrExhibición del producto
