Conceptos básicos de las baterías de iones de litio
May 22, 2025Conceptos básicos de las baterías de iones de litio

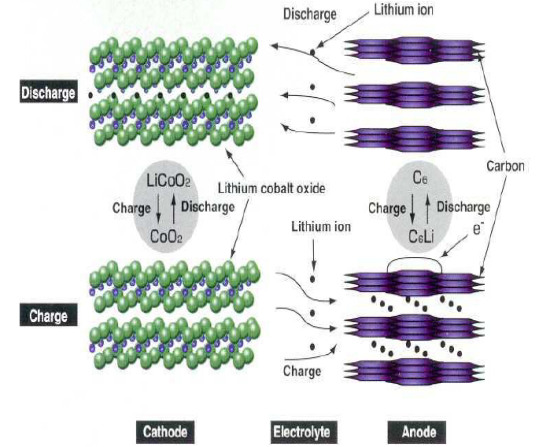

1. Fundamentos de las baterías de iones de litio:
Tomemos como ejemplo el sistema de óxido de litio y cobalto-grafito:
1.1 La reacción que ocurre en el electrodo positivo es:
LiCoO2 = Li1-xCoO2 xLi xe- (electrón)
1.2 La reacción que ocurre en el electrodo negativo es:
6C xLi xe- (electrón) = LixC6
2. Conceptos básicos:
Voltaje: El voltaje del aparato eléctrico es 3.0-4.2/2.5-4.2 (unidad: V), cuando se descarga, el voltaje sigue cayendo, el voltaje de la plataforma se refiere al voltaje que representa la gran mayoría de todo el tiempo de descarga, el voltaje nominal general es el voltaje central del voltaje de la plataforma, cerca de este voltaje, el voltaje cambia muy lentamente durante la carga y descarga.
Resistencia interna: Se refiere a la resistencia total de la batería al flujo de corriente, la impedancia electroquímica de la propia celda, incluyendo la resistencia óhmica y la resistencia química nuclear. La influencia de la resistencia interna en las características de descarga es particularmente evidente (unidad: mΩ) cuando se descarga una corriente alta. Cuanto mayor sea la resistencia interna, mayor será la generación de calor durante la descarga de la batería, mayor será la pérdida de energía y menor será la capacidad de salida efectiva.
Capacidad: Se refiere a la cantidad de electricidad que se puede obtener de la batería bajo ciertas condiciones de descarga, es decir, la integración de la corriente en el tiempo (unidad: mAh o Ah). Capacidad (Q) = Corriente (I) × Tiempo de descarga (t)
ACEY-BCT506-512H Probador de capacidad de celdas 18650 Es un equipo importante para la producción y prueba de baterías de litio, su función principal es realizar pruebas de capacidad y detección de rendimiento de baterías de litio para garantizar el nivel de calidad y la consistencia de la batería. Si tiene alguna necesidad, no dude en contactarnos en cualquier momento.
Tasa: se refiere a la expresión de la capacidad de descarga de la celda cuando se descarga de acuerdo al múltiplo de la capacidad nominal.
Ciclo: Se refiere al número de ciclos en que la batería secundaria se carga y descarga según un sistema determinado, y su rendimiento se atenúa hasta cierto punto.
Rendimiento del almacenamiento: Rendimiento de almacenamiento. Tras un periodo de almacenamiento, el rendimiento de la batería puede variar debido a diversos factores, lo que puede provocar autodescarga, fugas de electrolito, cortocircuitos, etc.
Características de descarga: Se refiere a la estabilidad del voltaje de trabajo de la batería, el nivel de la plataforma de voltaje y el rendimiento de descarga de alta corriente bajo un determinado sistema de descarga, lo que indica la capacidad de la batería para reemplazar la carga.
IEC61960 especifica que las reglas para las baterías cilíndricas comunes son las siguientes:
Batería cilíndrica, 3 letras seguidas de 5 números. 3 letras: I para ion de litio integrado y L para electrodo de litio metálico o aleación de litio. La segunda letra representa el material del cátodo: C para cobalto, N para níquel, M para manganeso y V para vanadio. La tercera letra es R para forma cilíndrica.
5 dígitos, los 2 primeros dígitos indican el diámetro y los 3 últimos dígitos indican la altura, todo en mm.Por ejemplo, ICR 18650 es una batería cilíndrica 18650 universal con un diámetro de 18 mm y una altura de 65 mm.
3. La estructura básica de las baterías de iones de litio
3.1 Construcción de electrodos positivos
Sustancias activas, agentes conductores, aglutinantes, colectores de corriente (papel de aluminio)
K-Formulación de cátodo tecnológico:
Componente | Material | Proporción |
Material activo | Li ternario(Co1-x-yNixMnyO2) | 93,5%-96,5% |
Agente conductor | Negro de carbón conductor (SP), grafito conductor (KS-6) | 1,5%-4% |
Aglutinante | Fluoruro de polivinilideno (PVDF) | 2,0%-2,5% |
Colector de corriente | Lámina de aluminio | - |
3.2 Construcción del electrodo negativo
Sustancias activas: agentes conductores, espesantes, aglutinantes, colectores de corriente (láminas de cobre)
Formulación del ánodo L-tech:
Componente | Material | Proporción |
Material activo | Grafito artificial (C) | 93,5%-95,6% |
Agente conductor | Negro de carbón conductor (SP), grafito conductor (KS-6) | 1,0%-2,5% |
Espesante | Carboximetilcelulosa sódica (CMC) | 1,3%-1,5% |
Aglutinante | Látex de caucho de estireno-butadieno (SBR) | 2,1%-2,5% |
Colector de corriente | Lámina de cobre | - |
3.3 Construcción del diafragma
Estructura y características del separador de poliolefinas
Estructura | Material | Método de producción | Ventajas | Desventajas | Ámbito de aplicación |
Una sola capa, doble capa | PP | Proceso seco | Buena resistencia térmica, buena permeabilidad. | La temperatura de apagado de seguridad (temperatura de cierre > 140 °C) es más alta que la de PE | Baterías digitales, Baterías de energía |
Una sola capa, doble capa | PE | Proceso seco, proceso húmedo | Alta resistencia mecánica, cierre a baja temperatura (alrededor de 130 °C) | Mala resistencia a altas temperaturas en comparación con el PP | Baterías digitales |
Triple capa | PP/PE/PP | Proceso seco | Combina las ventajas de las películas de PP y PE, buena resistencia mecánica, mayor seguridad. | Mala permeabilidad a altas temperaturas | Baterías digitales |
