Probador completo de carga de 100 V y 30 A y descarga de 300 A

Probador completo de carga de 100 V y 30 A y descarga de 300 A

Función:

*Se puede utilizar para probar el voltaje de circuito abierto de la batería, la resistencia interna de CA de la batería, la corriente de carga continua, el voltaje de carga continua., corriente de descarga continua, voltaje de descarga continua, corriente de protección contra sobrecorriente de carga, corriente de protección contra sobrecorriente de descarga, tiempo de protección contra cortocircuito, tiempo de retardo de sobrecorriente, voltaje posterior a la prueba.

*El dispositivo utiliza una entrada de código de barras de escaneo infrarrojo (SN) para iniciar la prueba o detecta voltaje para iniciar la prueba automáticamente.

*Solicitud：Todas las baterías de iones de litio con puerto CH+ P+ CH- P-

Elementos de prueba:

*Vmuchoedad: Tensión sin carga y Tensión de protección contra cortocircuitos una vez finalizada la prueba, Rango:0-100V.

*Resistencia interna: ACIR1000 Hz, Rango:0-4000mΩ

*Corriente de protección contra sobrecorriente de carga , Rango:0-30A.

*Corriente de carga continua, Rango:0-30A.

*Monitoreo continuo de la tensión de carga, Rango:0-100V.

*Corriente de protección contra sobrecorriente de descarga y tiempo de retardoe, actual rango:0-300A, opotencia máxima vercurrente 30KW.

*Modo de prueba de sobrecorriente: (1) Prueba escalonada (2) Prueba rápida.

*Corriente de descarga continua, Rango:0-300A

*Determinación de voltaje de descarga continua, Rango: 0-100V

*Tiempo de protección contra cortocircuitos：≤1000μS, Max scircuito corto actual acerca de 5000A

*Monitoreo de voltaje de celda única

*Apreciación del voltaje de carga y descarga: Durante la prueba de trabajo, si se corta la fuente de alimentación y se apaga el tubo MOS de la placa de protección, no se generará corriente de entrada y la placa de protección del paquete de batería de litio no se dañará.

*Susoporte Sistema MES

*Base de datos: El software viene con una base de datos, que puede generar tablas de Excel.

*Modo paso a paso: la secuencia de prueba se puede ajustar automáticamente.

*Admite expansión del chasis.

Tecnologíanical Parámetros:

*Rango de voltaje: 0-100 V RResolución: Precisión de 1 mV: 0,1 % RD + 0,1 FS

*Resistencia interna: 0-2000 mΩ RResolución: 0,001 mΩ Precisión: 0,1 % RD + 0,1 FS

*Corriente de carga: 0-30 A RResolución: 0,001 A Precisión: 0,1 % RD + 0,1 FS

*Descargar Corriente 0-300 A al voltaje más alto, corriente de descarga continua 300 A,

RResolución: 0,001 A Exactitud: 0,1 % RD + 0,1 FS

*Tiempo de retardo de sobrecorriente: 0-30 s RResolución: 1Precisión de mS: 0,1 % RD + 0,1 FS

*Stiempo de circuito corto: 0-2000 μS RResolución: 1μS Exactitud: 0,1 % RD + 0,1 FS

*Rango NTC: 0-100K 0,001K

*Rango R1: 0-100K 0,001K

*Fuente de alimentación: CA 200 V-240 V

*Potencia máxima de trabajo para carga: 5000W (Al cargar con corriente máxima)

*Potencia máxima de trabajo para descarga: 30KW (Al descargar con corriente máxima)

*Stensión de urgencia:＜15 V

Requisitos del equipo:

*Ambiente de operación del equipo: planta ventilada y seca.

*Entorno de trabajo: temperatura -10℃～40℃/humedad: 10%～90%

*Modo de funcionamiento del equipo: control por computadora superior, prueba manual.

*El equipo viene con dispositivo de alarma NG (zumbador)

Computadora industrial:

*Marca: Lenovo

*PCU: Intel Core i3-10100 de décima generación

*Memoria: 8G

*Disco duro: 1T wifi

*Pantalla: 21,5 pulgadas

*Sistema: win10 de 64 bits

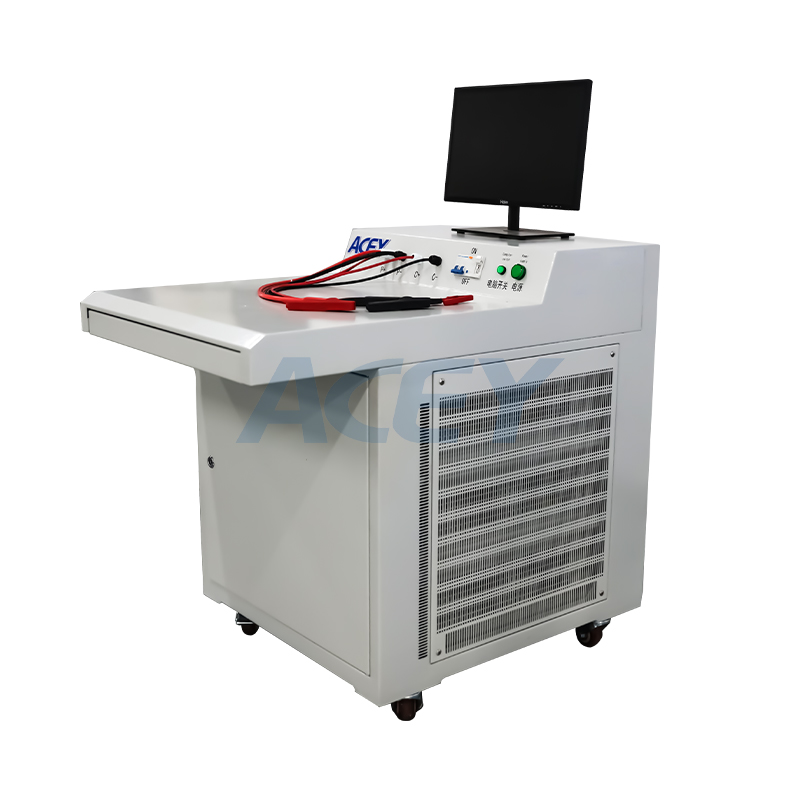

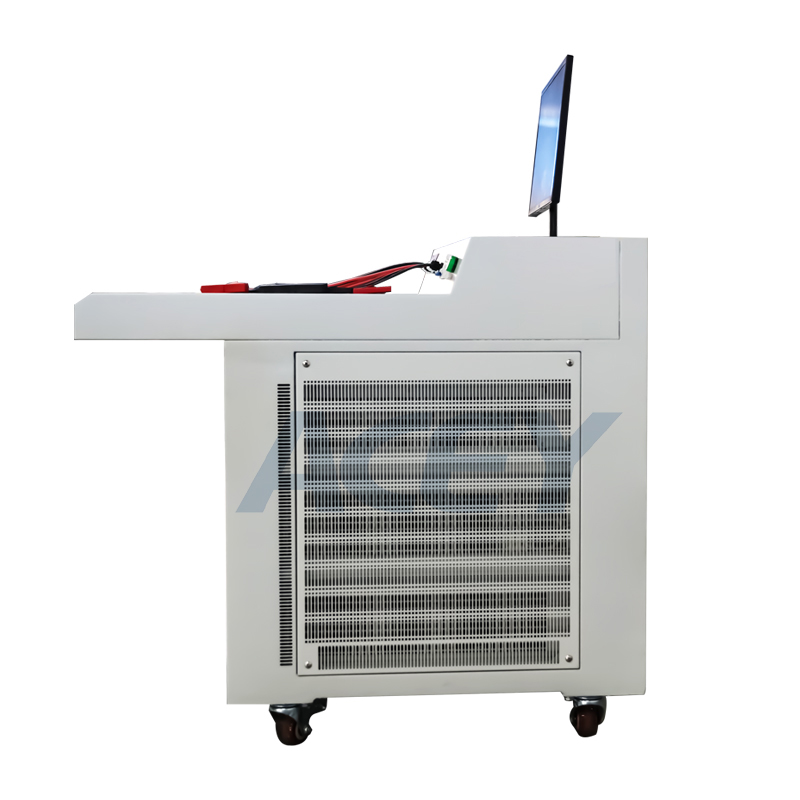

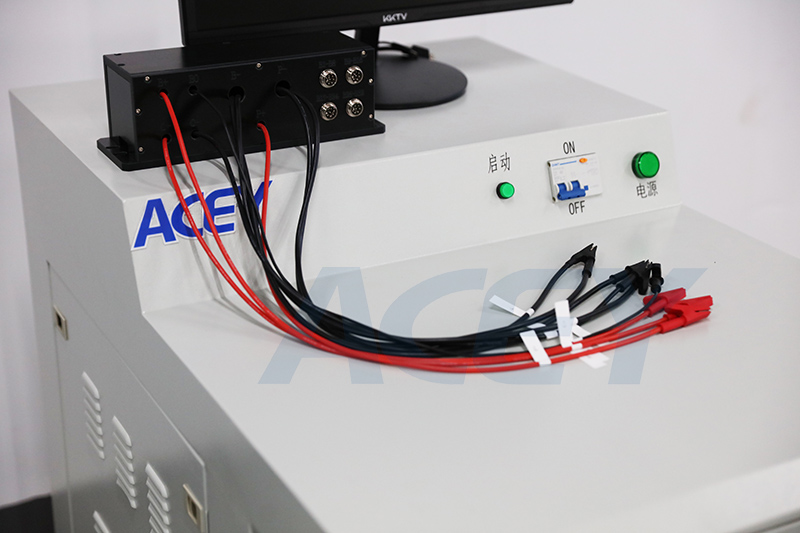

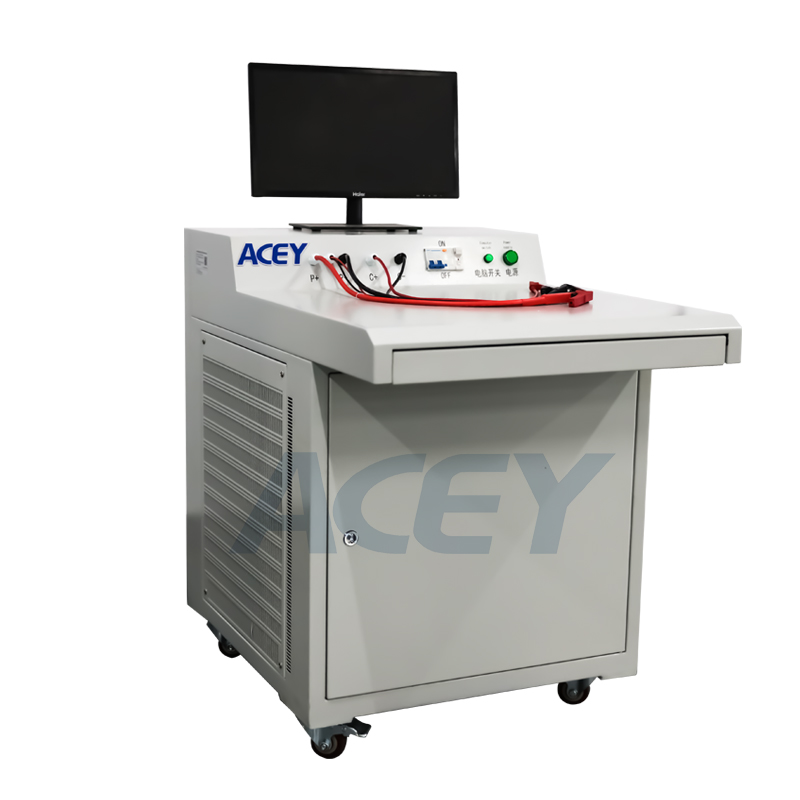

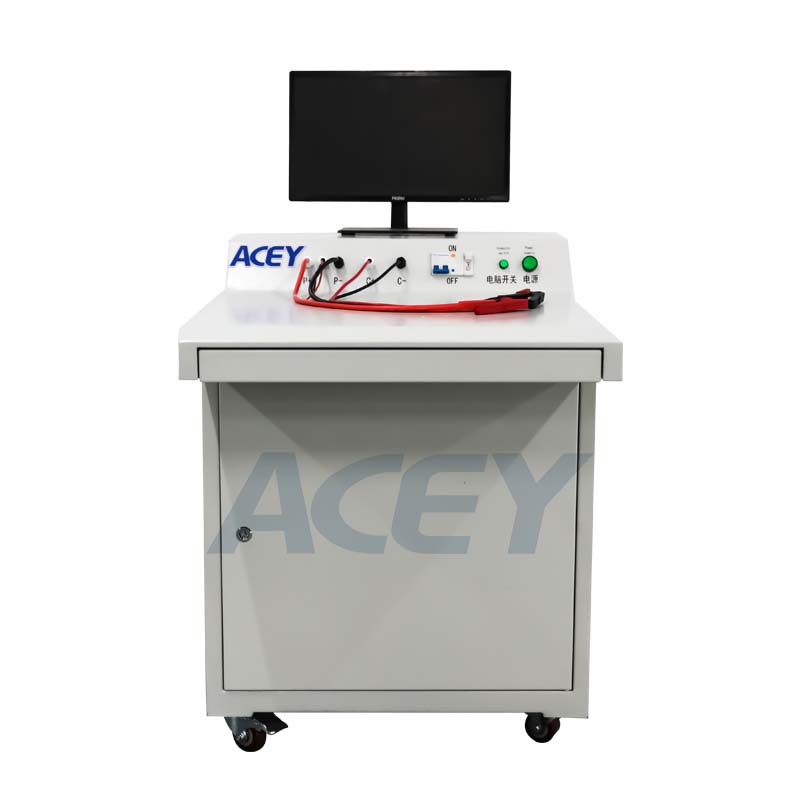

PrExhibición del producto
