Este comprobador de BMS de alta corriente es compatible con baterías de litio de la serie 1 a 24 con carga de 300 A y descarga de 600 A. Comprueba con precisión las funciones de protección del BMS, como sobrecarga, sobredescarga, sobrecorriente, cortocircuito y balanceo de celdas. Es ideal para la verificación del rendimiento del BMS en baterías de potencia, almacenamiento de energía y aplicaciones de alta velocidad.
Marca :
ACEYArtículo No. :
ACEY-BP24-300A600APersonalización :
OEM&ODM AvailableOrden (MOQ) :
1 SetCumplimiento :
CE CertifiedPago :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcGarantía :
One Year Warranty With Lifetime SupportOrigen del producto :
ChinaPaquete :
Internal: Anti-Collision Protectio, External: Plywood CaseEnvío :
By Air, Sea, Express, etc.1-24Probador S BMS Carga 6 de 300 A00A Descargar
Función introducir
1) 1-24 serie comprobador del sistema de gestión de batería, alto grado de automatización, prueba rápidaen velocidad y alta pruebaen precisión. Con función de prueba de sobrecargar protección, recuperación de sobrecarga, sobredescarga protección, recuperación de sobredescarga, sobrecorriente protección (corriente de sobrecarga y corriente de sobredescarga), resistencia interna, autoconsumo, protección contra cortocircuitos, tiempo de protección contra sobrecarga, tiempo de protección contra sobrecorriente, tiempo de protección contra sobredescarga, corriente de equilibrio, voltaje de equilibrio etc.
2) Puede probar el BMS de la batería MCN, la batería LiFeO4 y la batería de ácido de cobalto.
3) Es necesario conectar esta máquina a una computadora, el sistema generalmente requiere un sistema XP, la interfaz del probador y la computadora es RS232.
Parámetro técnico
(1) Fuente de alimentación de entrada: 180~240 V 50/60 Hz,Fuerza:700W
(2) Fuente de alimentación estándar: CA 220 V/50 Hz,Rango:±10%
(3) El voltaje del carbónge y descarga：5000 mV ~102000 mV
(4) Puede probar y configurar el rango de voltaje cuando esta máquina se está cargando y descargando.rgen..
(5) Precisión actual: ±(0,1 % FS + 0,1 % RD)
(6) Voltaje precisión ±(0,1 % FS + 0,1 % RD)
(7) Resolución actual: 1 mA (unidad más pequeña)
(8) Voltaje resolución: 1 mV (unidad más pequeña)
(9) Ciclos：1～9999
(10) Con función de registro, incluidos registros de operaciones y registros de excepciones durante todo el proceso de prueba, que se pueden utilizar para la trazabilidad del proceso de prueba.
(11) Procesamiento de datos, interfaz hombre-máquina
(12) Eexportar datos formación:Excel
(13) Interfaz:RS232
(14) Calibración de precisión/calibración de software
(15) Con función de inicio de escaneo de código
(16) Conexión del sistema MES
Función del probador
No. | Función | Rango | Exactitud | unidad |
1 | Autoconsumo de una sola célula | 0--500 | ±0,1 | uA |
2 | Autoconsumo | 0--5000 | ±1 | uA |
3 | Voltaje de sobrecarga | 500--5000 | ±1 | mV |
4 | Voltaje de recuperación de sobrecarga | 500--5000 | ±1 | mV |
5 | Retardo de protección por sobrecarga de voltaje | 0--10000 | ±1 | mS |
6 | Voltaje de sobredescarga | 500--5000 | ±1 | mV |
7 | Tensión de recuperación de sobredescarga | 500--5000 | ±1 | mV |
8 | Retardo de protección por voltaje de sobredescarga | 0--10000 | ±1 | mS |
9 | Valor de protección de corriente de protección contra sobrecarga | 0,1--300 | ±0,01 | A |
10 | Retardo de protección de corriente de protección contra sobrecarga | 0--20000 | ±1 | mS |
11 | Valor de protección de corriente de protección contra sobredescarga | 0,1--600 | ±0,01 | A |
12 | Retardo de protección de corriente de protección contra sobredescarga | 0,1--20000 | ±1 | mS |
13 | Función de ecualización voltaje de apertura | 500--5000 | ±1 | mV |
14 | Corriente de ecualización | 1--500 | ±1 | mA |
15 | Corriente de envejecimiento de carga | 0,1--100 | ±0,01 | A |
16 | Descarga de corriente de envejecimiento | 0,1--200 | ±0,01 | A |
17 | Tiempo de carga | 0--30 | ±1 | S |
18 | Tiempo de descarga | 0--60 | ±1 | S |
19 | La diferencia del autoconsumo de una sola célula | 0-500 | ±0,1 | uA |
20 | Resistencia | 0-999 | ±1 | mΏ |
21 | Tiempo de protección contra cortocircuitos | 0--5000 | ±1 | uS |
22 | El voltaje de carga de una sola celda | 500--5000 | ±1 | mV |
23 | El voltaje de descarga de una sola celda | 500--5000 | ±1 | mV |
24 | Voltaje de circuito abierto | 160000 | ±1 | mV |
25 | Número de análogos de voltaje | 24 | 0 | PC |
Parámetros de la prueba de bucle principal
Proyecto | Parámetro |
Voltaje | 120000 mV |
Resolución de voltaje | 1 mV |
Voletiqueta exactitud | ±0,1% |
Corriente de descarga | 0,1 A ~600A |
Actual resolución | 1 mA |
Precisión actual | ±（0,1%） |
Otro | Los circuitos de carga y descarga están completamente separados. |
Parámetro de cada seriees celúla
Proyecto | Parámetro |
Voltaje de salida de cada celda | 500mV ~ 5000 mV |
Voltaje de entrada de cada celda | 500 mV ~ 5000 mV |
Resolución de voltaje | 1 mV |
Voletiqueta exactitud | ±0,05% |
Corriente de ecualización | 500mA |
Parámetro de la caja de potencia (sobrecorriente)t)
Proyecto | Parámetro |
Rango de corriente analógica controlada | 0,1 A -600A |
Corriente analógica controlada exactitud | ±0,1% |
Voltaje máximo de salida | 5000 mV |
Otro parámetro
Proyecto | Parámetro |
Rango de medición de corriente de consumo | 1 ~ 5000uA |
Medición de corriente de consumo resolución | 0,1 uA |
Resistencia | ACIR：0-999mr |
Tiempo de protección | Tiempo de protección contra sobrecorriente:0-999ms; Tiempo de protección contra cortocircuitos: 0-999us |
Salida de voltaje de señal de 1 canal: | 500~5000 mV |
Año/fecha | AD: 16 bits DA: 16 bits |
Modelo de descarga | CC |
24 celdas analógicas | Entrada/salida: 500~5000 mV, acumulador de voltajeracia:±0,1% |
Ctasa de comunicación | 2canales SBS comunicación tasa:10~100 Kbps |
Otros | Muestra de voltaje:0~5000 mV bateríaracia:±0,1% |
Función de protección | Protección general (incluida la protección de conexión inversa, protección de voltaje inferior, protección de voltaje superior y protección de corriente superior), protección de carga CC (protección de tendencia de voltaje anormal, protección de fluctuación de corriente de carga anormal, protección de fluctuación de voltaje anormal), protección de descarga CC (incluida la protección de tendencia de voltaje anormal, protección de fluctuación de corriente de descarga anormal, protección de fluctuación de voltaje anormal) |
Ccomunicación | Interfaz RS232/DB9 Ctasa de comunicación interfaz:38400 Todos los puertos de comunicación del equipo están aislados, con diseño de protección contra rayos. |
estructura del circuito | Estructura modular, se puede reemplazar y reparar a tiempo con repuestos y piezas de repuesto. |
Máquina aarquitectura | Gabinete dividido |
Nivel de seguridad | EN60950, GB4943 |
ruido | Según IEC62040-3, ≤70 dBA |
Grado de protección | IP20 |
Color | Sujeto a condiciones reales |
protección contra rayos | GB17626 nivel: II |
Enfriamiento | Refrigeración por aire forzado, espacio mínimo de 20 cm entre salidas. y entrada |
Voltaje de pulso de inicio | Prueba de equipo, el voltaje de pulso máximo permitido al momento de iniciar el proceso de ejecución ≤ (establecer el número de cadenas de prueba * establecer el voltaje único) * 110%, T ≤ 500 uS; |
Pulso de inicio actual | Para las pruebas de equipos, la corriente de pulso máxima permitida al momento de iniciar el proceso de prueba de sobrecorriente es menor o igual al límite superior del valor de protección de sobrecorriente establecido*120%, T≤1mS |
Método de cableado | Engarce de resorte |
Rango de medición de corriente de consumo | 2canales SBS comunicación tasa:10~100 Kbps |

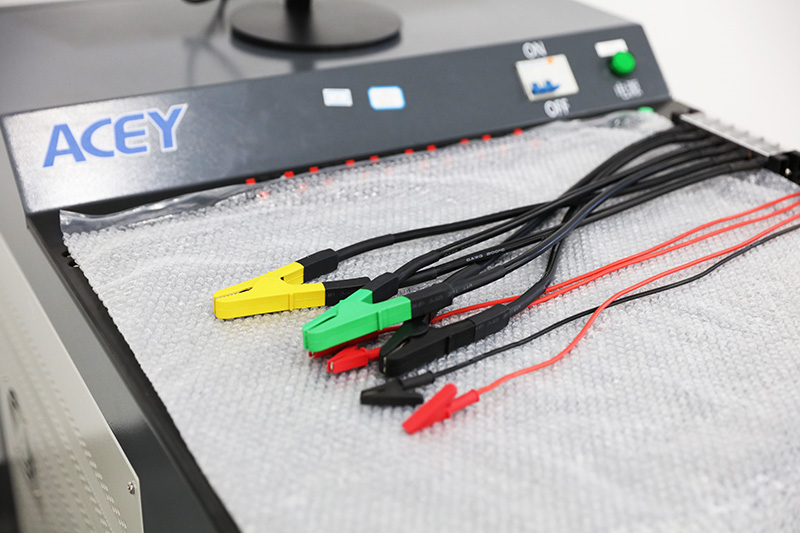

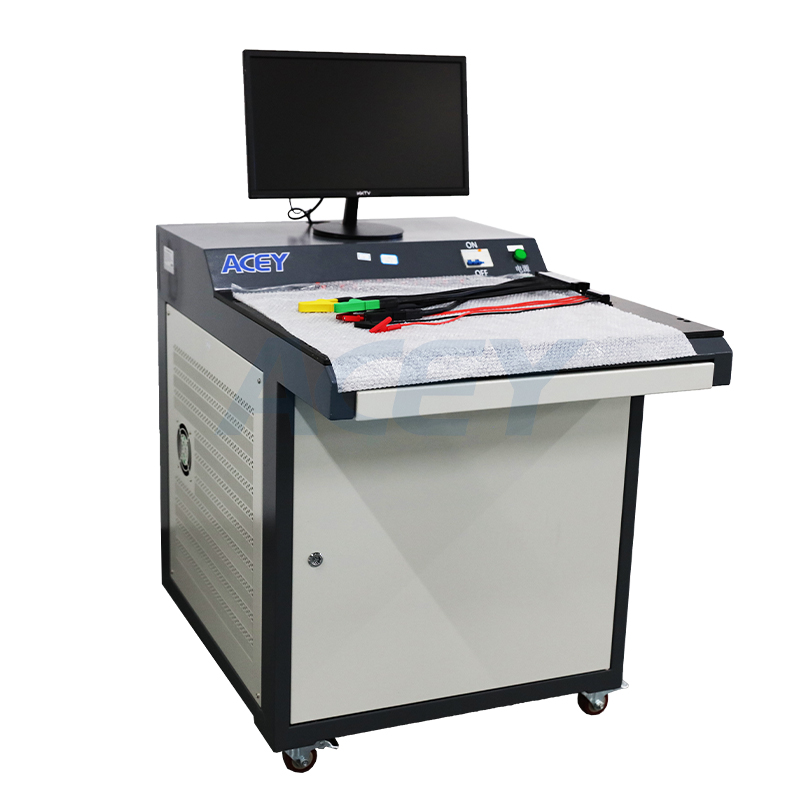

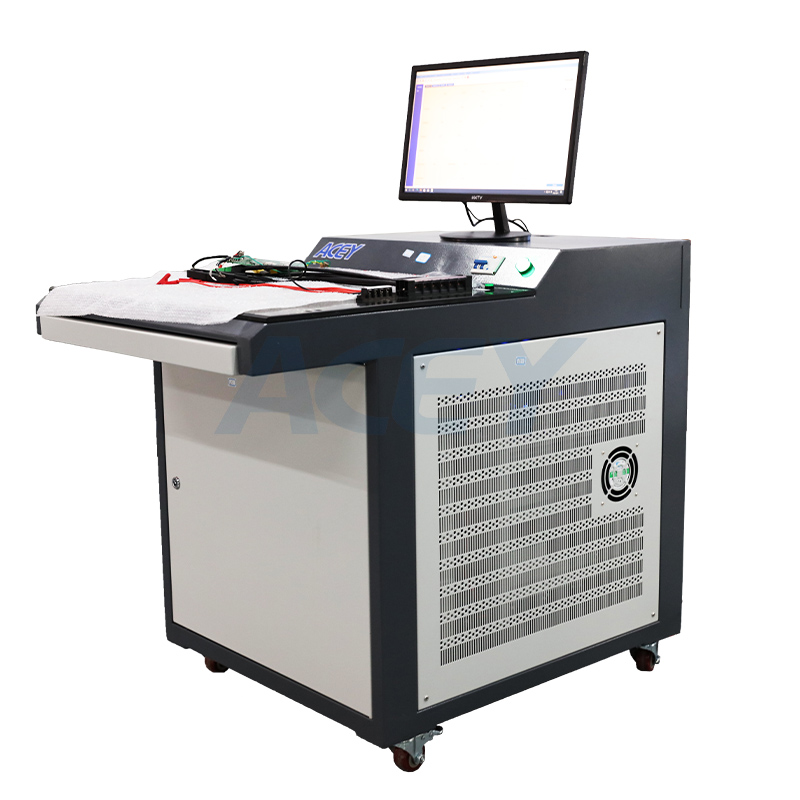

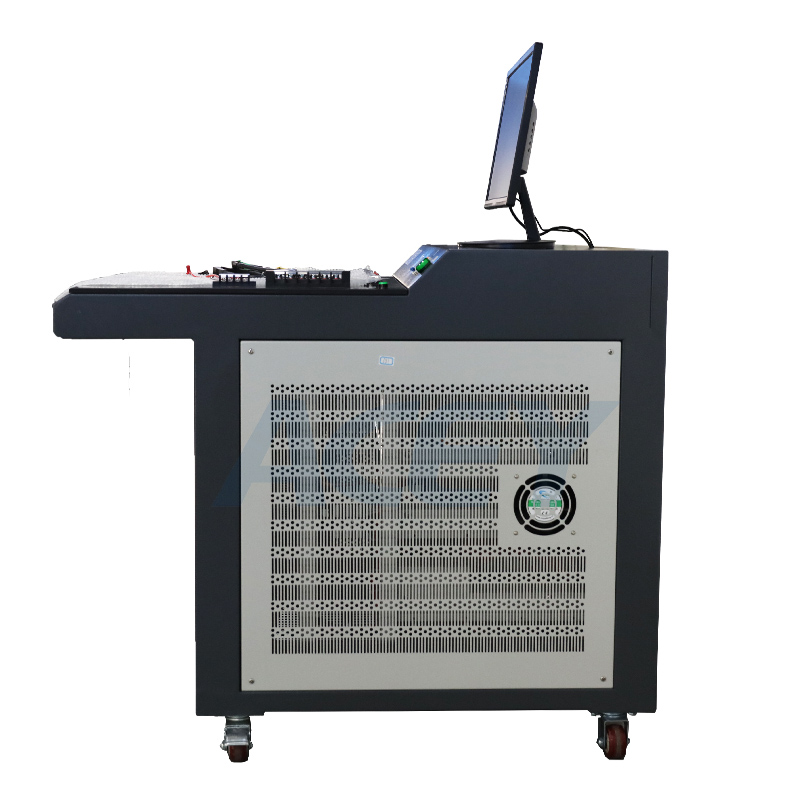

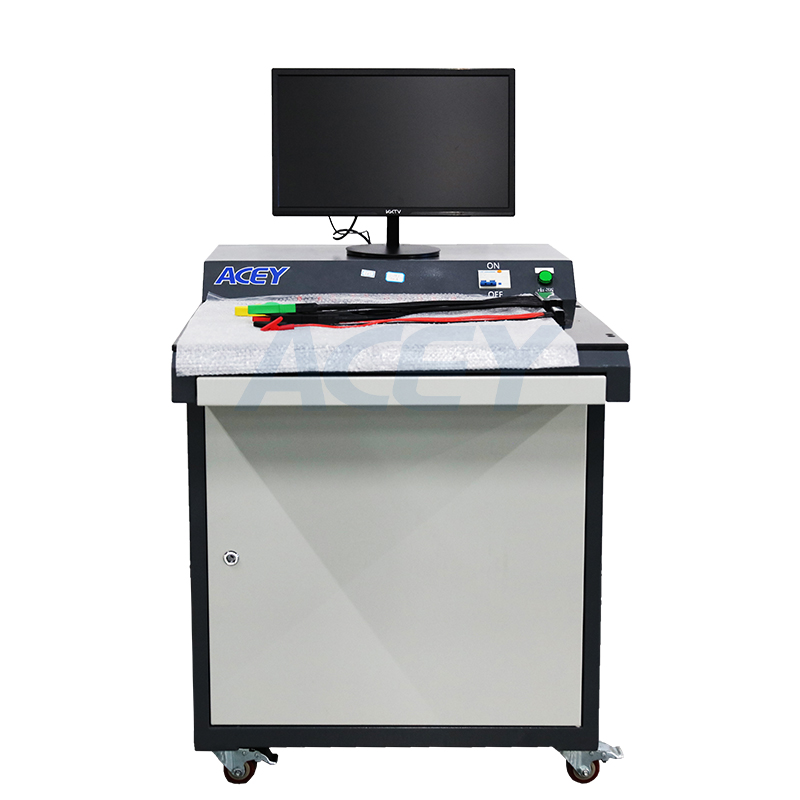

PrExhibición del producto
